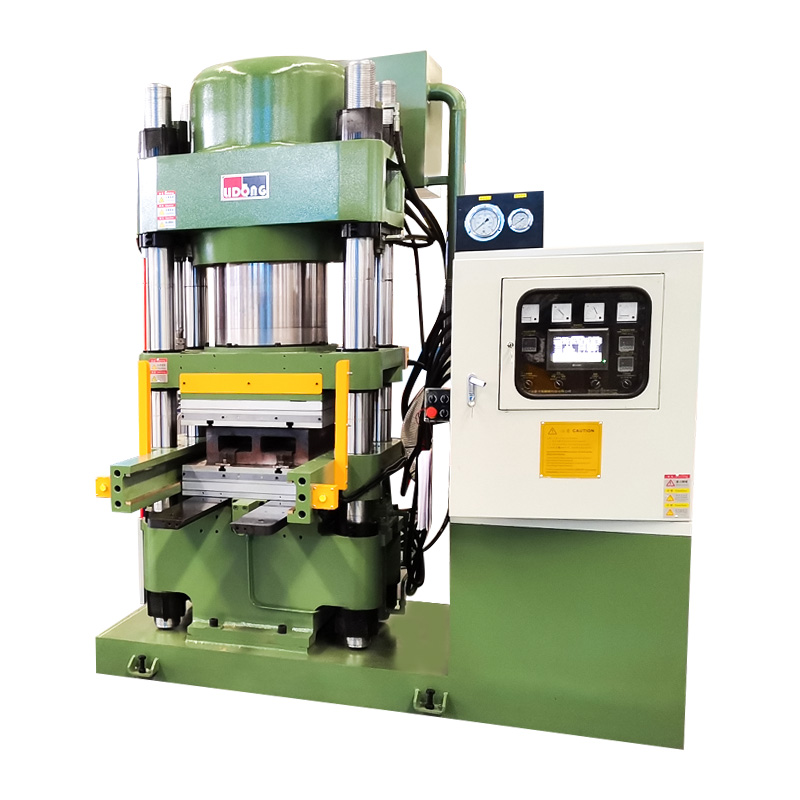

Máquina prensadora de zapatas de freno de tren

un Máquina prensadora de zapatas de freno de tren Es una pieza crítica del equipo de fabricación cuyo rendimiento determina directamente la calidad, consistencia y confiabilidad a largo plazo de las zapatas de freno que produce. Las zapatas de freno de tren funcionan bajo estrés mecánico extremo, absorbiendo la energía cinética de vehículos ferroviarios muy cargados que viajan a gran velocidad y las consecuencias de una zapata de freno deficiente en servicio pueden ser graves. Esto hace que la selección de la máquina prensadora de zapatas de frenos de tren adecuada sea una de las decisiones de adquisición más importantes que puede tomar un fabricante de componentes de frenos. Comprender qué características realmente importan y por qué es la base de una decisión de compra bien informada.

La función principal de una máquina prensadora de zapatas de freno de tren es aplicar presión hidráulica controlada y constante a un compuesto de material compuesto o de fricción colocado en un molde mecanizado con precisión, formando con el material una zapata de freno terminada con la densidad, dimensiones y propiedades mecánicas correctas. Cada característica de diseño de una máquina prensadora de zapatas de frenos de trenes de calidad está orientada a lograr este resultado de manera confiable, repetida y con el mínimo de desperdicio en tiradas de producción extendidas. Las características que distinguen a las máquinas de alto rendimiento de las adecuadas se pueden agrupar en cuatro categorías principales: diseño del sistema de presión, rigidez estructural, capacidad del sistema de control y compatibilidad del molde.

Diseño del sistema de presión: tecnología de cilindro de aceite flotante

El sistema de presión hidráulica es el corazón de cualquier máquina prensadora de zapatas de freno de tren, y el diseño de la disposición del cilindro de aceite es el diferenciador técnicamente más significativo entre los productos de la competencia. Las máquinas prensadoras convencionales utilizan cilindros de posición fija que aplican fuerza desde una sola dirección, lo que crea un riesgo inherente de distribución desigual de la presión en la cara del molde, especialmente en moldes de múltiples cavidades utilizados para producción de gran volumen. Esta irregularidad se manifiesta como una variación de densidad dentro de la zapata de freno terminada, lo que a su vez produce características de desgaste inconsistentes y fallas potencialmente prematuras en servicio.

El diseño del cilindro de aceite flotante aborda esta limitación fundamentalmente. En una disposición de cilindro flotante, el cilindro puede autoalinearse con respecto a la superficie del molde a medida que se aplica presión, compensando automáticamente las variaciones menores en el espesor del material, el desgaste del molde y las tolerancias dimensionales que se acumulan con el tiempo en cualquier entorno de producción. El resultado es una distribución de presión que permanece constante en toda la cara del molde durante todo el ciclo de prensado, independientemente de la condición específica de cualquier molde individual o de las ligeras variaciones que inevitablemente surgen entre los lotes de producción. Para la producción de zapatas de freno de trenes, donde los requisitos de consistencia dimensional y de densidad están estrictamente especificados, el diseño del cilindro de aceite flotante no es una característica de lujo sino una necesidad de ingeniería fundamental.

Rigidez estructural y construcción de marcos.

El bastidor de una máquina prensadora de zapatas de freno de tren debe soportar toda la fuerza de presión hidráulica con una deflexión insignificante a lo largo de millones de ciclos de prensa durante la vida operativa del equipo. La deflexión del marco bajo carga es el enemigo de la calidad constante del producto: incluso pequeñas cantidades de flexión en el marco de la prensa se traducen directamente en irregularidades en la distribución de la presión en la cara del molde. Las máquinas prensadoras de zapatas de freno de trenes de calidad utilizan una estructura de acero soldado de gran calibre con placas y columnas guía mecanizadas con precisión que mantienen las tolerancias de alineación bajo carga nominal total.

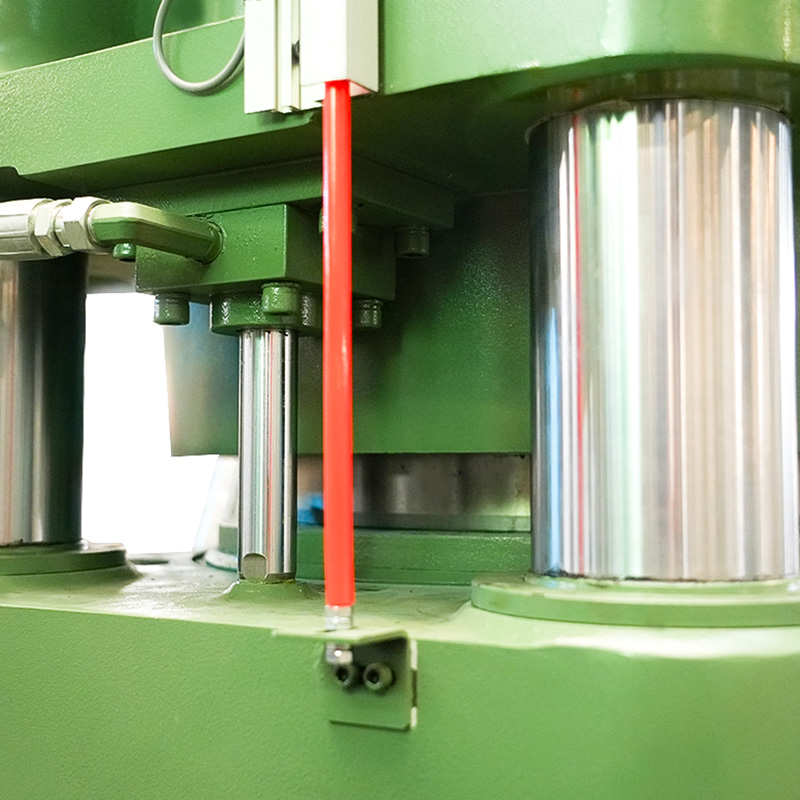

El sistema de columnas guía, típicamente cuatro columnas dispuestas en las esquinas del plato de la prensa, es particularmente importante para mantener la alineación paralela de los platos durante toda la carrera de la prensa. El diámetro de la columna, la dureza de la superficie y el diseño del sistema de lubricación contribuyen al mantenimiento a largo plazo de la precisión de la alineación. En una máquina prensadora de zapatas de freno de tren bien diseñada, el desgaste de la columna guía es predecible y manejable mediante un mantenimiento programado, en lugar de ser una fuente impredecible de variación en la calidad del producto.

Capacidad del sistema de control y programabilidad de procesos

Las modernas máquinas prensadoras de zapatas de freno de trenes están equipadas con sistemas de control programables que permiten a los operadores definir y almacenar programas de prensado completos que especifican perfiles de presión hidráulica, ajustes de temperatura, duración del prensado, tiempo de permanencia a presión máxima y tasas de descompresión. La capacidad de almacenar y recuperar estos programas con precisión es esencial para entornos de producción donde se fabrican múltiples especificaciones de zapatas de freno en la misma máquina y donde la consistencia del proceso de turno a turno y de operador a operador es un requisito de calidad.

undvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

Compatibilidad de moldes y sistemas de cambio rápido

un train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

La distribución constante de la presión es posiblemente el requisito de rendimiento más importante de una máquina prensadora de zapatas de freno de tren, porque es el mecanismo físico a través del cual se establecen todos los atributos clave de calidad de la precisión dimensional de la zapata de freno terminada, la densidad del material, la resistencia mecánica y las características de desgaste. Comprender los principios de ingeniería detrás de la consistencia de la presión en el diseño de máquinas de prensa revela por qué ciertas características técnicas no son negociables en equipos de producción de alta calidad.

La física de la distribución de presión en el moldeo por compresión.

cuando un Máquina prensadora de zapatas de freno de tren se cierra sobre un molde cargado, la fuerza hidráulica aplicada por el cilindro debe transmitirse a través de la placa y la estructura del molde al compuesto de material de manera uniforme. En un sistema ideal, cada punto de la cara del molde recibe exactamente la misma presión por unidad de área. En la práctica, lograr este ideal requiere prestar especial atención a la deflexión de la platina, la alineación de los cilindros, el diseño del molde y las características de flujo del compuesto dentro de la cavidad del molde.

La deflexión del plato es una de las fuentes más importantes de falta de uniformidad de la presión en las prensas. Cuando se aplica una fuerza hidráulica en el centro de una placa (mediante un solo cilindro central, como en muchos diseños convencionales), la placa se dobla ligeramente y el centro se desvía más que los bordes. Esta deflexión significa que el material en el centro del molde recibe más presión que el material en los bordes, lo que resulta en una zapata de freno con mayor densidad en el centro que en la periferia. En los moldes de múltiples cavidades, este efecto significa que las cavidades ubicadas en el centro del molde producen piezas más densas que las de los bordes, una inconsistencia sistemática que es difícil de eliminar mediante el ajuste del proceso únicamente.

Cómo el diseño de cilindros flotantes resuelve el problema de alineación

El diseño del cilindro de aceite flotante utilizado en las máquinas prensadoras de zapatas de freno de trenes de alto rendimiento aborda simultáneamente los aspectos de alineación y distribución de carga de la consistencia de la presión. Al permitir que el cilindro se autoalinee con la cara del molde en lugar de fijarlo en una posición que puede no coincidir perfectamente con la orientación del molde, el diseño flotante garantiza que el vector de fuerza hidráulica sea siempre perpendicular a la superficie del molde. Esto elimina los componentes de fuerza lateral que se desarrollan cuando un cilindro fijo presiona contra un molde que no es perfectamente perpendicular a los componentes del eje del cilindro que crean tensión de corte en el compuesto de material y contribuyen a los gradientes de densidad en la pieza terminada.

En aplicaciones de moldes de cavidades múltiples, algunos diseños de máquinas prensadoras de zapatas de freno de tren utilizan múltiples cilindros hidráulicos controlados independientemente, uno por cavidad del molde o uno por sección de un molde grande, en lugar de un solo cilindro central. Esta disposición permite ajustar individualmente la presión aplicada a cada cavidad o sección, compensando las variaciones en el desgaste del molde y las diferencias en el flujo del compuesto de material que se desarrollan en áreas específicas de un molde grande durante su vida útil.

Uniformidad de temperatura y su papel en la respuesta a la presión

En aplicaciones de prensado en caliente donde el compuesto de las zapatas de freno se presiona a temperatura elevada para iniciar la reacción de vulcanización o curado que le da a la pieza terminada sus propiedades mecánicas, la uniformidad de la temperatura en toda la cara del molde es tan importante como la uniformidad de la presión. Los gradientes de temperatura a través de la platina del molde hacen que el compuesto del material alcance su temperatura de curado en diferentes momentos en diferentes áreas del molde, lo que resulta en diferencias en las características de flujo, el grado de curado y, en última instancia, en la densidad y las propiedades mecánicas de la zapata de freno terminada.

Las máquinas prensadoras de zapatas de freno de tren de calidad para aplicaciones de prensado en caliente utilizan placas calentadas eléctricamente con múltiples zonas de calentamiento independientes, detección de temperatura en múltiples puntos a lo largo de la superficie de la placa y circuitos de control de temperatura PID (proporcional-integral-derivada) que mantienen las temperaturas de referencia con precisión. La combinación de temperatura uniforme y presión hidráulica constante crea las condiciones para una producción de zapatas de freno genuinamente consistente en toda el área de moldes grandes y en tiradas de producción extendidas.

Tabla comparativa de rendimiento de distribución de presión

La siguiente tabla compara las características de rendimiento de distribución de presión de diferentes enfoques de diseño de cilindros utilizados en máquinas prensadoras de zapatas de frenos de trenes, destacando las compensaciones de ingeniería entre los diseños convencionales y avanzados.

El cambio de máquinas prensadoras de zapatas de freno operadas manualmente a máquinas automatizadas representa una de las mejoras de capacidad más importantes disponibles para los fabricantes de componentes de frenos. La automatización en el contexto del prensado de zapatas de freno abarca una amplia gama de tecnologías, desde el control PLC básico del ciclo de la prensa hasta células de fabricación totalmente integradas con manipulación robótica de materiales, carga y descarga automatizada de moldes, medición de la calidad durante el proceso y gestión de datos de producción en tiempo real. Cada nivel de automatización ofrece beneficios de eficiencia específicos, y comprender el alcance completo de lo que ofrecen los sistemas automatizados ayuda a los fabricantes a identificar dónde la inversión en automatización generará el mayor retorno.

Optimización del tiempo de ciclo mediante perfiles de prensa programados

El beneficio de eficiencia más inmediato de la automatización en una máquina prensadora de zapatas de freno de tren es la capacidad de ejecutar perfiles de ciclo de prensa optimizados con una precisión y repetibilidad que la operación manual no puede igualar. Un ciclo de prensado generalmente incluye una fase de aproximación rápida (donde la platina se mueve rápidamente hacia el molde antes de entrar en contacto con el material), una fase de prensado controlado (donde la presión se acumula a una velocidad específica), una fase de permanencia (donde la presión máxima se mantiene durante un período específico para permitir el flujo del material y el curado inicial) y una fase de descompresión controlada (donde la presión se libera a una velocidad que previene la delaminación o defectos superficiales en la pieza terminada). Las máquinas controladas manualmente dependen del criterio del operador y del tiempo de respuesta para ejecutar estas fases, lo que introduce variabilidad en la duración del ciclo y los parámetros del proceso que afectan directamente la consistencia del producto.

unn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

Utilización de materiales y reducción de residuos

unutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

unutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

Integración con sistemas de seguimiento de calidad y trazabilidad

unutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd. es un fabricante profesional de máquinas prensadoras de zapatas de frenos de trenes en China con amplia capacidad de ingeniería en sistemas de prensas automatizadas para la producción de componentes de frenos ferroviarios. La empresa posee múltiples patentes de invención y modelos de utilidad y ha sido reconocida como una empresa nacional de alta tecnología con credenciales que reflejan la profundidad de la inversión en ingeniería detrás de su gama de productos de máquinas prensadoras de zapatas de freno automatizadas. Las máquinas de Delidong incorporan control PLC avanzado, monitoreo de procesos en tiempo real y sistemas de registro de datos que respaldan los requisitos de trazabilidad de calidad de los clientes de la industria ferroviaria.

Integración robótica y automatización completa de células de producción

Las instalaciones de máquinas prensadoras de zapatas de freno automatizadas más avanzadas integran la propia prensa en una celda de fabricación completa con manejo robótico de materiales, carga automatizada de compuestos desde el almacenamiento a granel, carga y descarga robótica de moldes, verificación dimensional durante el proceso y clasificación automatizada de piezas conformes y no conformes. Estas células totalmente automatizadas funcionan continuamente con una mínima intervención del operador, maximizando el tiempo de impresión productivo y eliminando el costo de mano de obra y la variabilidad asociados con las operaciones de manipulación manual.

La automatización completa también permite una operación consistente en múltiples turnos sin la variación de desempeño que ocurre entre operadores con diferentes niveles de habilidad y experiencia. En entornos de producción de alto volumen donde se puede esperar que una máquina prensadora de zapatas de freno de un solo tren produzca miles de piezas por turno, las ventajas de consistencia de la automatización total se traducen directamente en menores tasas de defectos, mayor rendimiento y menor costo general por pieza que cualquier nivel de operación manual puede lograr.

Eficiencia a largo plazo: mantenimiento, tiempo de actividad y vida útil del equipo

unutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

uns a professional Fábrica de máquinas prensadoras de zapatas de freno de tren Delidong Machinery, que presta servicios en los mercados nacional e internacional, brinda soporte posventa integral que incluye instalación, capacitación de operadores, programas de mantenimiento preventivo y disponibilidad de repuestos que garantiza que los clientes puedan mantener los beneficios de eficiencia de sus equipos automatizados durante toda su vida operativa. El compromiso de la empresa con el soporte técnico, respaldado por su sólida reputación en la industria y asociaciones a largo plazo con los principales fabricantes de componentes de frenos, la convierte en un socio confiable para los productores de componentes ferroviarios que invierten en tecnología de prensas automatizadas. La mejora continua mediante la integración de los últimos conceptos de diseño global garantiza que las máquinas prensadoras de zapatas de freno de Delidong mantengan un alto rendimiento y estabilidad a lo largo de años de exigente servicio de producción.
