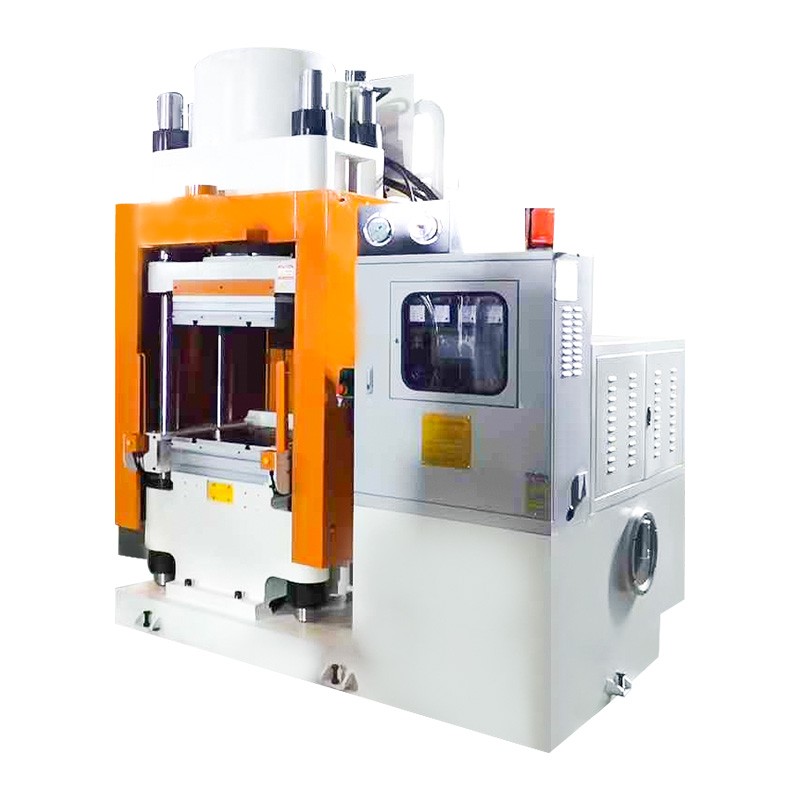

Máquina formadora de prensa en frío

En el proceso de fabricación de pastillas de freno de fricción, el conformado por prensado en frío ocupa una posición intermedia crítica entre la preparación de la materia prima y el curado final por prensado en caliente. un máquina formadora de prensa en frío es un equipo especializado diseñado para compactar un compuesto de material de fricción suelto en una preforma coherente y dimensionalmente estable bajo presión hidráulica controlada en o cerca de la temperatura ambiente sin el calor elevado que impulsa el curado de la resina termoestable en la etapa final de prensado en caliente. Comprender qué hace una máquina conformadora de prensa en frío y por qué este paso intermedio es tan valioso en la producción de pastillas de freno de alta calidad es el punto de partida para apreciar su papel en el proceso de fabricación general.

El compuesto de material de fricción utilizado en la fabricación de pastillas de freno es una mezcla compleja de fibras de refuerzo, modificadores de fricción, lubricantes, abrasivos y aglutinantes de resina termoendurecible, normalmente en forma de polvo o granular después de la mezcla. En este estado suelto, el compuesto tiene una estabilidad dimensional deficiente y una densidad local muy variable, lo que lo hace inadecuado para la carga directa en un molde de prensado en caliente sin consolidación previa. La carga directa de compuesto suelto en un molde de prensado en caliente puede provocar un llenado desigual, atrapamiento de aire y gradientes de presión durante el ciclo de prensado en caliente que producen una variación de densidad en la almohadilla curada. La máquina conformadora por prensa en frío aborda este problema preconsolidando el compuesto en una preforma estable antes de ingresar a la prensa en caliente, creando las condiciones para una densidad uniforme y un curado sin defectos en la etapa final.

El ciclo de conformado por prensado en frío: paso a paso

El ciclo operativo de un máquina formadora de prensa en frío comienza con la carga controlada de una carga de compuesto de material de fricción pesada con precisión en la cavidad del molde. La precisión del peso de la carga en esta etapa es crítica. Las variaciones en el peso de la carga se traducen directamente en variaciones de espesor y densidad en la preforma terminada, que luego se llevan a través de la etapa de curado por prensado en caliente hasta la pastilla de freno terminada. Las máquinas conformadoras por prensado en frío de calidad utilizan sistemas automatizados de pesaje y dosificación que entregan cargas compuestas dentro de tolerancias de peso estrictas, eliminando la variabilidad que introduce la carga manual.

Una vez cargado el molde, la máquina formadora de prensa en frío cierra el plato de prensa sobre el molde a velocidad controlada, aplicando presión hidráulica progresivamente a la superficie compuesta. Durante la fase inicial de prensado, las partículas sueltas del compuesto se reorganizan y se compactan a medida que se eliminan los huecos entre las partículas. Se debe permitir que el aire atrapado dentro del compuesto escape a través del sistema de ventilación del molde durante esta fase. Un cierre demasiado rápido atrapa el aire dentro del compacto, creando defectos de porosidad que sobreviven a la etapa de curado por prensado en caliente y aparecen como puntos débiles en la pastilla de freno terminada.

un medida que continúa el prensado y se cierran los huecos entre las partículas, la presión requerida para lograr una mayor densificación aumenta rápidamente. La máquina conformadora por prensado en frío aplica una presión máxima definida generalmente en el rango de 50 a 200 megapascales dependiendo de la formulación del compuesto y la especificación de la almohadilla y mantiene esta presión durante un período de permanencia controlado que permite que las partículas del compuesto se consoliden completamente. Al final del período de permanencia, la prensa se libera a una velocidad de descompresión controlada y la preforma formada se expulsa del molde, lista para transferirse a la etapa de curado en prensa caliente. El ciclo completo de conformado por prensado en frío generalmente se completa en 15 a 60 segundos por cavidad, lo que lo convierte en una operación de alto rendimiento que puede adaptarse a la capacidad de múltiples unidades de prensado en caliente posteriores.

Componentes clave de una máquina formadora de prensa en frío

Los principales componentes funcionales de una máquina formadora de prensa en frío incluyen la unidad de potencia hidráulica, el marco de la prensa y el conjunto de placa, el sistema de molde y expulsión, el sistema de control y la interfaz de carga y dispensación del compuesto. La unidad de energía hidráulica genera la presión controlada que impulsa la operación de prensado, y su especificación de presión máxima, caudal, tipo de válvula de control y sistema de enfriamiento determina la capacidad de la máquina para ejecutar perfiles de presión precisos en una variedad de tamaños de moldes y tipos de compuestos.

El marco de la prensa debe proporcionar la rigidez estructural necesaria para transmitir toda la fuerza hidráulica nominal al molde sin deflexión, manteniendo el paralelismo de la placa durante toda la carrera de prensado. El diseño y la precisión de la columna guía, como en todas las aplicaciones de máquinas de prensa, son fundamentales para lograr la consistencia de alineación de la platina que requiere la densidad uniforme de las preformas. El sistema de expulsión del molde que empuja la preforma formada fuera de la cavidad del molde al final del ciclo de prensa sin dañar su superficie o bordes debe diseñarse para la geometría específica de la preforma y las propiedades del material que se procesan, ya que las preformas en esta etapa del proceso son mecánicamente frágiles y se dañan fácilmente por una fuerza de expulsión excesiva o pasadores de expulsión desalineados.

Prensado en frío versus prensado directo en caliente: cuando el conformado en frío agrega valor

No todos los procesos de producción de pastillas de freno incluyen un paso exclusivo de formación de prensa en frío; algunos fabricantes presionan directamente el compuesto suelto en el molde de prensa en caliente en una operación de una sola etapa. Comprender cuándo el conformado por prensado en frío agrega valor suficiente para justificar el paso adicional del proceso y la inversión en equipos es una consideración importante para los ingenieros de producción que diseñan u optimizan una línea de fabricación de pastillas de freno. El conformado por prensado en frío ofrece el mayor valor en aplicaciones donde el compuesto del material de fricción tiene características de flujo deficientes que impiden el llenado uniforme del molde bajo carga directa de prensado en caliente, donde la geometría de las pastillas de freno es compleja con una variación de espesor significativa o huecos profundos que crean un llenado diferencial, donde los volúmenes de producción son lo suficientemente altos como para que la ventaja de rendimiento de las cargas preformadas que se cargan más rápido en moldes de prensado en caliente supere el paso adicional del proceso, o donde una especificación exigente requiere la mayor uniformidad posible de densidad y microestructura. Para la producción de pastillas de freno de alta calidad para automóviles, vehículos comerciales y ferrocarriles, normalmente se aplican todas estas condiciones, lo que explica la adopción generalizada de máquinas conformadoras por prensado en frío en las principales operaciones de fabricación de la industria.

La distribución uniforme del material, la disposición uniforme de todos los componentes compuestos en todo el volumen de la preforma formada, con una densidad y composición local consistentes en cada punto, es el principal resultado de calidad que debe ofrecer una máquina conformadora por prensado en frío. Lograr una uniformidad genuina requiere una gestión cuidadosa de todo el proceso, desde la preparación del compuesto hasta la carga, el prensado y la expulsión del molde, con las características de diseño de la máquina trabajando juntas para crear condiciones que favorezcan la distribución uniforme en cada etapa.

Diseño de moldes y su contribución a la uniformidad de la distribución

El molde utilizado en una máquina formadora de prensa en frío no es un contenedor pasivo; su diseño influye activamente en cómo se distribuye el compuesto durante el prensado. La geometría de la cavidad del molde debe diseñarse de manera que el compuesto llene todas las áreas de manera uniforme a medida que se cierra la prensa, sin crear rutas de flujo preferenciales que concentren el compuesto en ciertas áreas y dejen otras relativamente escasas. Para geometrías de pastillas de freno con chaflanes, ranuras o características de fijación, el diseño del molde debe tener en cuenta la forma en que el compuesto fluye alrededor de estas características bajo carga de presión y garantizar que la presión se transmita uniformemente a todas las superficies.

La ventilación del molde es igualmente importante para la uniformidad de la distribución. A medida que la prensa se cierra y los huecos entre las partículas se colapsan, el aire debe poder escapar rápida y uniformemente a través del sistema de ventilación del molde. Una ventilación inadecuada provoca una contrapresión que resiste la consolidación del compuesto en áreas mal ventiladas, creando deficiencias de densidad local. Los moldes de calidad de las máquinas formadoras de prensa en frío incluyen canales de ventilación cuidadosamente diseñados o inserciones de ventilación sinterizadas que permiten que el aire escape libremente durante el prensado sin permitir que el compuesto salga de la cavidad del molde.

Velocidad de prensado controlada y su efecto sobre el flujo compuesto

La velocidad a la que la máquina formadora de prensa en frío aplica presión al compuesto tiene un efecto directo y significativo sobre la uniformidad con la que se distribuye el compuesto dentro del molde. Si la prensa se cierra demasiado rápido, el compuesto no tiene tiempo de fluir para llenar áreas remotas de la cavidad del molde antes de que comience la consolidación, lo que resulta en gradientes de densidad entre áreas centrales bien llenas y áreas periféricas escasamente llenas. El prensado rápido también atrapa el aire dentro del compacto antes de que pueda escapar a través del sistema de ventilación, creando una porosidad que persiste durante la etapa de curado por prensado en caliente.

A máquina formadora de prensa en frío con control de velocidad de prensado programable permite al ingeniero de prensa definir un perfil de prensado de múltiples fases: una fase de aproximación inicial lenta que permite que el compuesto comience a distribuirse bajo una presión ligera, una fase intermedia controlada que continúa la distribución mientras se inicia la consolidación y una fase final de alta presión que logra la densidad de preforma objetivo. Este enfoque basado en perfiles para la gestión de la velocidad de prensado es una de las herramientas más efectivas para lograr una distribución uniforme en una amplia gama de formulaciones de compuestos y geometrías de moldes.

Factores de rendimiento de distribución uniforme: tabla comparativa

La siguiente tabla resume los factores clave que afectan la uniformidad de la distribución del material en las operaciones de la máquina conformadora de prensa en frío, identificando el mecanismo de cada efecto y las características de diseño o proceso que lo abordan.

El papel de la preparación de compuestos en el apoyo a la uniformidad de la distribución

La distribución uniforme del material en la salida de la máquina formadora de prensa en frío comienza en la etapa de preparación del compuesto. Un compuesto de material de fricción que se ha mezclado uniformemente, con todos los componentes distribuidos uniformemente en todo el lote, proporciona la condición inicial que permite que la máquina formadora de prensa en frío proporcione una calidad uniforme de la preforma. Los compuestos con segregación donde las partículas más pesadas se han alejado de las más ligeras durante el almacenamiento o la manipulación producirán preformas con una variación de composición que afecta las propiedades de fricción y desgaste, independientemente de qué tan bien se ejecute la operación de prensado. Por lo tanto, la máquina conformadora por prensado en frío funciona de manera más efectiva como parte de un sistema de proceso completo en el que las prácticas de preparación y manipulación de compuestos están diseñadas para mantener la uniformidad de la mezcla hasta el punto de carga del molde.

La pregunta de por qué presionar a baja temperatura en lugar de presionar directamente en caliente el compuesto en un solo paso a alta temperatura produce pastillas de freno más fuertes y confiables es una cuestión que va al corazón de la ciencia de los materiales de los compuestos de fricción termoendurecibles. La respuesta tiene que ver con la forma en que los sistemas de resina termoestable responden a la aplicación combinada de calor y presión, y las ventajas específicas que supone separar estas dos entradas del proceso aplicando presión primero a baja temperatura y luego aplicando calor durante una etapa de curado dedicada posterior, proporciona para lograr la mayor densidad e integridad estructural posible en la almohadilla terminada.

El comportamiento de la resina termoendurecible a baja y alta temperatura

Las resinas termoestables, los sistemas aglutinantes utilizados en prácticamente todos los compuestos de pastillas de freno de alto rendimiento, experimentan un comportamiento característico de viscosidad-temperatura que es fundamental para comprender por qué el prensado a baja temperatura es ventajoso. A temperatura ambiente, la mayoría de las resinas termoestables son sólidas o semisólidas, con una alta viscosidad que impide un flujo significativo. A medida que aumenta la temperatura, la resina pasa por una fase de ablandamiento donde la viscosidad cae y la resina se vuelve lo suficientemente fluida como para humedecer las superficies de las fibras de refuerzo y las partículas de relleno y fluir bajo presión. A temperaturas más altas, comienza la reacción de reticulación y la resina se transforma irreversiblemente de un líquido viscoso a un sólido rígido termoestable.

En un proceso de prensado en caliente directo de una sola etapa, el compuesto se carga en un molde calentado donde se prensa y cura simultáneamente. El problema con este enfoque es que la resina comienza a curar antes de que el compuesto haya tenido la oportunidad de consolidarse completamente y alcanzar la densidad máxima bajo presión. Una vez que ha comenzado el curado, la creciente viscosidad de la resina resiste el flujo necesario para una densificación completa, y cualquier vacío o zona de baja densidad presente cuando comienza el curado queda atrapado en la estructura de la almohadilla terminada. La máquina conformadora por prensa en frío evita este problema consolidando el compuesto a la densidad máxima antes de que ocurra cualquier curado, asegurando que la etapa de curado por prensa en caliente comience con una preforma completamente densa y sin huecos en lugar de una carga suelta y parcialmente consolidada.

Reducción de defectos mediante la preconsolidación

Los defectos más comúnmente observados en pastillas de freno producidas sin prensado en frío (porosidad escalonada, delaminación, huecos superficiales y grietas internas) están relacionados con una consolidación incompleta durante la fase de prensado. Al aplicar presión controlada al compuesto a baja temperatura en una máquina formadora de prensa en frío antes de que comience el curado, estos defectos se abordan en su origen. La porosidad se elimina porque todo el tiempo de permanencia del ciclo de prensado en frío está disponible para la expulsión de aire y el cierre de los huecos sin el efecto competitivo del curado de la resina que congelaría los huecos en su lugar. La tendencia a la delaminación se reduce porque la preforma ingresa a la prensa en caliente como un compacto unido coherentemente en lugar de una carga suelta que debe consolidarse y unirse simultáneamente.

Las mejoras de resistencia logradas mediante la preconsolidación del conformado por prensado en frío son mensurables y significativas. Las pastillas de freno producidas mediante conformado por prensado en frío seguido de curado por prensado en caliente muestran consistentemente una mayor resistencia a la compresión, una mayor resistencia al corte en la línea de unión del material de fricción a la placa de respaldo y una mejor resistencia al agrietamiento por fatiga térmica en comparación con las pastillas equivalentes producidas por prensado directo en caliente. Estas mejoras de propiedades se traducen directamente en una vida útil más larga, un rendimiento de frenado más consistente durante toda la vida útil de la pastilla y un menor riesgo de falla prematura en aplicaciones exigentes.

Curado optimizado en la siguiente etapa de prensado en caliente

Cuando una preforma prensada en frío completamente consolidada se carga en el molde de prensado en caliente, el proceso de curado comienza desde una condición inicial mucho más favorable de lo que es posible con una carga de compuesto suelta. La resina ya ha entrado en contacto íntimo con todas las fibras de refuerzo y partículas de relleno durante la consolidación por prensado en frío, de modo que cuando se aplica calor, la resina puede comenzar a reticularse inmediatamente sin necesidad de mojar primero las superficies previamente secas. Esto significa que el ciclo de prensado en caliente puede ser más corto y puede utilizar un perfil de temperatura controlado con mayor precisión y optimizado para el curado en lugar de para la consolidación y el curado simultáneos, lo que a su vez produce una almohadilla curada más uniformemente con propiedades mecánicas más consistentes.

Tecnología Co., Ltd de la maquinaria de Ningbo Delidong ., un profesional Fabricantes de máquinas formadoras de prensa en frío con amplia experiencia en equipos de producción de materiales de fricción, diseña sus máquinas conformadoras por prensado en frío específicamente para optimizar las condiciones de preconsolidación que permiten este resultado superior de curado por prensado en caliente. La experiencia en ingeniería de la empresa, respaldada por múltiples patentes de invención y su estatus como empresa nacional de alta tecnología, se refleja en el control de presión de precisión, los perfiles de prensado programables y los sistemas automatizados de carga de compuestos incorporados en su gama de productos de máquinas conformadoras de prensado en frío.

Resistencia a largo plazo y resistencia al desgaste: la ventaja del prensado en frío

Las mejoras de resistencia proporcionadas por el conformado por prensado en frío se extienden más allá de las propiedades mecánicas iniciales de la pastilla terminada; también influyen en cómo evolucionan las propiedades de la pastilla a lo largo de su vida útil. Una pastilla con mayor densidad inicial y un curado de resina más completo y uniforme es más resistente a la fatiga por compresión que se acumula en las pastillas de freno a través de ciclos repetidos de frenado de alta energía. La microestructura más densa y libre de huecos resiste los mecanismos de iniciación y propagación de grietas que causan una pérdida progresiva de resistencia en servicio, manteniendo la integridad estructural de la pastilla durante una proporción más larga de su vida útil total.

La resistencia al desgaste se beneficia de manera similar de la microestructura mejorada lograda mediante el conformado por prensado en frío. Una mayor densidad significa que la superficie de fricción presenta más material por unidad de área a la interfaz de frenado, lo que reduce la tasa de desgaste por ciclo de frenado. Una distribución más uniforme de partículas abrasivas duras en toda la sección transversal de la pastilla garantiza que la superficie de fricción mantenga una topografía uniforme a medida que se desgasta, en lugar de desarrollar zonas duras y blandas localizadas que causan patrones de desgaste desiguales e inestabilidad del coeficiente de fricción. Para aplicaciones donde la vida útil constante y predecible de las pastillas de freno es un requisito de rendimiento clave, como lo es en toda la gama de aplicaciones automotrices, de vehículos comerciales y ferroviarias, la contribución de la máquina conformadora por prensado en frío a la resistencia al desgaste es un beneficio directo y prácticamente significativo.

Como fábrica profesional de máquinas conformadoras de prensado en frío con una sólida trayectoria en el suministro de fabricantes de componentes de frenos tanto a nivel nacional como internacional, Ningbo Delidong Machinery Technology Co., Ltd. combina la capacidad de ingeniería con un soporte de servicio posventa receptivo que incluye instalación, capacitación y disponibilidad de repuestos para garantizar que los clientes mantengan todos los beneficios de rendimiento de sus equipos de conformado por prensado en frío durante toda su vida operativa. La membresía de la compañía en la Asociación de Materiales de Fricción de China y sus asociaciones industriales establecidas desde hace mucho tiempo reflejan la validación práctica de sus máquinas conformadoras por prensado en frío en entornos de producción reales, lo que la convierte en un socio confiable para los fabricantes que buscan elevar la calidad de sus pastillas de freno a través de una preconsolidación por prensado en frío diseñada por ingeniería de proceso.
