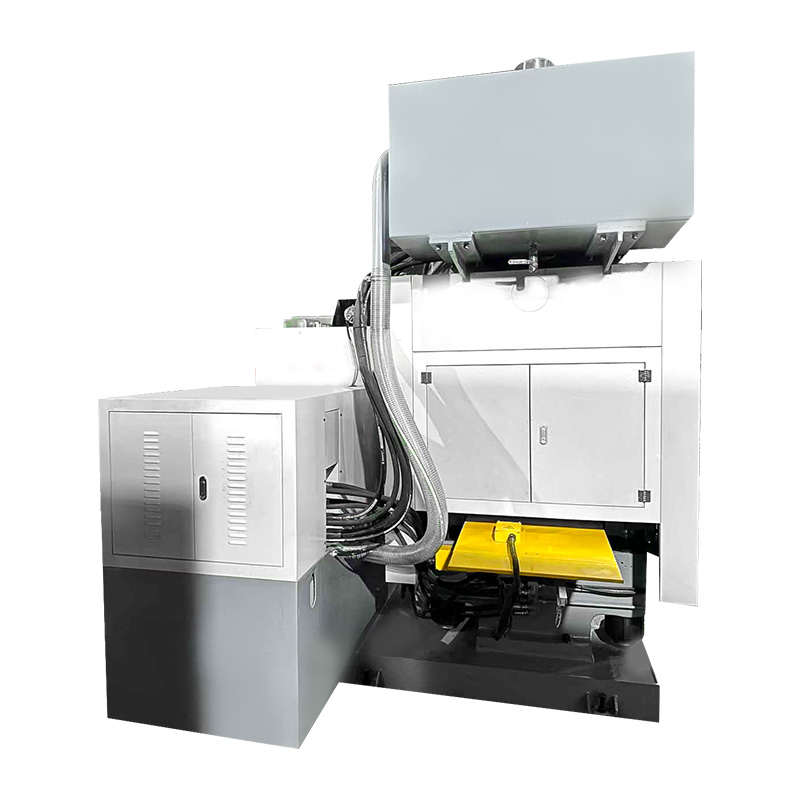

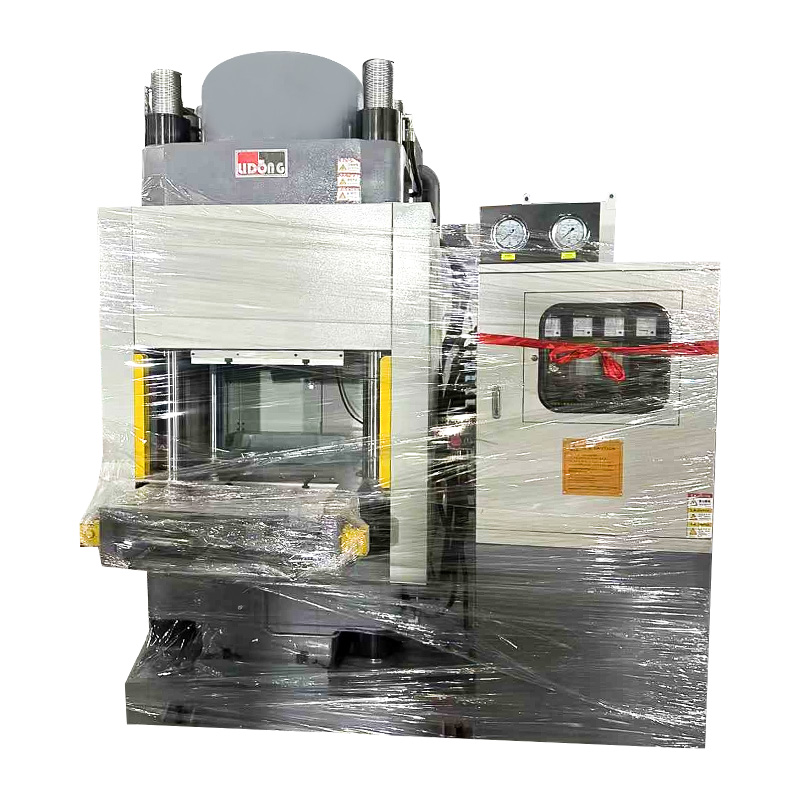

Máquina prensadora de pastillas de freno de riel de alta velocidad

La elección del derecho Máquina prensadora de pastillas de freno de riel de alta velocidad Es una decisión que conlleva consecuencias mucho más allá del piso de producción. Las pastillas de freno para trenes de alta velocidad son componentes críticos para la seguridad: son el mecanismo principal mediante el cual los trenes que viajan a velocidades superiores a 300 kilómetros por hora se detienen de forma controlada y la máquina que las fabrica debe ser capaz de cumplir con los estándares de precisión, consistencia y confiabilidad más exigentes en la industria de fabricación de componentes ferroviarios. Una máquina prensadora de pastillas de freno de alta velocidad bien elegida no es simplemente una herramienta de producción; es la base de la capacidad de un fabricante para cumplir con los estrictos requisitos de calidad y certificación que los operadores ferroviarios de alta velocidad de todo el mundo imponen a cada componente de freno que ingresa a su cadena de suministro.

Comprender qué distingue una máquina prensadora de pastillas de freno para rieles de alta velocidad adecuada de una inadecuada requiere estar familiarizado tanto con los requisitos técnicos del proceso de prensado como con las demandas específicas de las especificaciones de las pastillas de freno para rieles de alta velocidad. un diferencia de las pastillas de freno convencionales para aplicaciones automotrices o de trenes ligeros, las pastillas de freno para trenes de alta velocidad deben funcionar de manera confiable en una gama mucho más amplia de condiciones operativas, desde frenado de servicio ligero a velocidad moderada hasta paradas de emergencia desde velocidad máxima, y ​​deben hacerlo con una consistencia de coeficiente de fricción, tasa de desgaste y resistencia a la compresión que no deje espacio para la variabilidad de producción que sería aceptable en aplicaciones de menor criticidad.

Especificación del sistema hidráulico: rango de presión y precisión de control

El sistema hidráulico es el corazón del rendimiento de cualquier máquina prensadora de pastillas de freno sobre rieles de alta velocidad, y su especificación es el primer criterio de evaluación para cualquier comprador serio. La fuerza de presión máxima debe ser adecuada para las configuraciones de moldes más grandes utilizadas en la producción, con margen suficiente para mantener la consistencia de la presión a medida que el desgaste del molde y la variabilidad del compuesto introducen variaciones menores de resistencia entre las series de producción. Para la producción de pastillas de freno para trenes de alta velocidad, las fuerzas de prensado en el rango de 1.000 a 4.000 kilonewtons son típicas, dependiendo del tamaño del molde y del número de cavidades prensadas simultáneamente.

La precisión del control de la presión es igualmente importante. El sistema hidráulico debe ser capaz de generar presión a un ritmo controlado evitando los picos de presión que causan inflamación del compuesto e inconsistencia dimensional y manteniendo la presión establecida con una desviación mínima durante toda la fase de permanencia. Las máquinas prensadoras de pastillas de freno de riel de alta velocidad y alta calidad utilizan sistemas de control hidráulico de circuito cerrado con servoválvulas o válvulas proporcionales que responden a la retroalimentación de los sensores de presión en tiempo real, manteniendo la estabilidad de la presión dentro del uno al dos por ciento del punto de ajuste. Este nivel de precisión de control es esencial para producir pastillas de freno con la densidad uniforme y la precisión dimensional que exigen las especificaciones de los trenes de alta velocidad.

Sistema de control de temperatura: uniformidad en toda la platina

La producción de pastillas de freno para rieles de alta velocidad utiliza moldeo por prensado en caliente, en el que el compuesto del material de fricción se presiona a una temperatura elevada, generalmente en el rango de 150 a 200 grados Celsius, para iniciar el curado de la resina termoendurecible que le da a la pastilla terminada su resistencia mecánica y resistencia al desgaste. Por lo tanto, la calidad del sistema de control de temperatura en una máquina prensadora de pastillas de freno sobre rieles de alta velocidad es tan crítica como la calidad del sistema hidráulico, porque la falta de uniformidad de la temperatura en la superficie de la placa crea un curado diferencial que resulta en gradientes de densidad y dureza dentro de la pastilla de freno terminada.

Las máquinas prensadoras de pastillas de freno de riel de alta velocidad de calidad utilizan placas calentadas eléctricamente con múltiples zonas de calentamiento controladas independientemente distribuidas por toda la superficie de la placa, combinadas con termopares de alta precisión en múltiples puntos de medición y bucles de control PID que gestionan activamente la uniformidad de la temperatura. El objetivo es una especificación de uniformidad de temperatura de más o menos tres a cinco grados Celsius en toda el área de la placa en condiciones operativas, un nivel de rendimiento que requiere un diseño cuidadoso del elemento calefactor, un aislamiento térmico preciso del conjunto de la placa y un sistema de control capaz de compensar las pérdidas de calor que se producen en los bordes de la placa y en las superficies de contacto del molde.

Rigidez del marco y precisión del sistema de guía

El marco estructural de una máquina prensadora de pastillas de freno sobre rieles de alta velocidad debe transmitir toda la fuerza hidráulica nominal al molde con una deflexión insignificante, manteniendo la alineación paralela de los platos a lo largo de millones de ciclos de prensa. La deflexión del marco bajo carga es una fuente directa de falta de uniformidad de la presión; si los platos de la prensa se inclinan incluso ligeramente bajo carga, la distribución de la presión a través de la cara del molde se vuelve no uniforme, y un lado o esquina del molde recibe mayor presión que el otro. En la producción de pastillas de freno para trenes de alta velocidad, donde las especificaciones de uniformidad de densidad son particularmente estrictas, incluso pequeñas inclinaciones de la platina son inaceptables.

El sistema de columnas guía, cuatro columnas mecanizadas con precisión en las esquinas de la prensa, con casquillos guía de bronce o compuestos en la placa móvil, es el mecanismo mecánico que mantiene el paralelismo de la placa durante la carrera de la prensa. El diámetro de la columna, la especificación de dureza de la superficie y el sistema de lubricación que mantiene la interfaz de la guía determinan qué tan bien se mantiene el paralelismo de la placa a medida que la máquina acumula ciclos operativos. Una máquina prensadora de pastillas de freno de riel de alta velocidad bien especificada mantendrá su especificación original de paralelismo de placa durante muchos millones de ciclos con mantenimiento programado, en lugar de degradarse progresivamente a medida que se acumula el desgaste de la guía.

Sistema de Control y Gestión de Datos de Procesos

El sistema de control de una moderna máquina prensadora de pastillas de freno sobre rieles de alta velocidad es una sofisticada plataforma de automatización programable que gestiona todos los aspectos del ciclo de prensado, monitorea los parámetros del proceso respecto de límites especificados, genera alarmas cuando se producen desviaciones y registra registros completos del proceso para cada pieza producida. Las plataformas de control basadas en PLC con interfaces de pantalla táctil intuitivas permiten a los operadores acceder a programas de prensado específicos del producto, monitorear los datos del proceso en tiempo real durante el ciclo de prensado y revisar los datos históricos de producción con fines de análisis de calidad.

Ningbo Delidong Machinery Technology Co., Ltd. , reconocido entre Fabricantes de máquinas prensadoras de pastillas de freno de riel de alta velocidad de China por su capacidad de ingeniería avanzada, integra sofisticados sistemas de control y gestión de datos en sus prensas para respaldar los requisitos de trazabilidad del proceso y documentación de calidad que exigen las cadenas de suministro de componentes ferroviarios de alta velocidad. El reconocimiento de la empresa como empresa nacional de alta tecnología refleja la profundidad del sistema de control y la tecnología de automatización integrada en su gama de productos.

La densidad uniforme es el atributo de calidad más importante de una pastilla de freno para rieles de alta velocidad, porque es la propiedad física de la cual se derivan en última instancia todas las demás características de rendimiento, estabilidad del coeficiente de fricción, consistencia de la tasa de desgaste, resistencia a la compresión y estabilidad térmica. Una pastilla de freno con variación de densidad en su espesor o en su cara exhibirá variación en todas estas propiedades de rendimiento, lo que hará que su comportamiento en servicio sea difícil de predecir y potencialmente inseguro en las condiciones extremas de frenado de emergencia a alta velocidad. El desafío de ingeniería para una máquina prensadora de pastillas de freno sobre rieles de alta velocidad es traducir la fuerza hidráulica de la prensa en un campo de tensión de compresión genuinamente uniforme en todo el compuesto del material en el molde, un desafío que implica una gestión cuidadosa de la presión, la temperatura, el flujo de material y el diseño del molde simultáneamente.

La mecánica de la variación de la densidad en el moldeo por compresión.

La variación de densidad en las pastillas de freno moldeadas por compresión surge de dos fuentes fundamentales: la distribución no uniforme de la presión en la cara del molde y la distribución no uniforme de la temperatura en todo el molde, lo que hace que el compuesto del material alcance su flujo y temperatura de curado en diferentes momentos en diferentes áreas. Ambas fuentes de variación de densidad pueden abordarse mediante el diseño de máquinas de prensa, pero requieren diferentes soluciones de ingeniería que deben implementarse simultáneamente para lograr la densidad uniforme que requieren las especificaciones de los trenes de alta velocidad.

La falta de uniformidad de la presión en la cara del molde es causada por la deflexión del plato bajo carga, la desalineación de la columna guía y el gradiente de presión inherente que se desarrolla en los compuestos de materiales a medida que fluyen dentro de la cavidad del molde durante la fase de prensado. A medida que la prensa se cierra y el compuesto comienza a fluir, las áreas del molde que se llenan primero desarrollan una presión local más alta que las áreas que se llenan más tarde, un fenómeno impulsado por la resistencia al flujo viscoso del compuesto y la geometría de la cavidad del molde. La gestión de este gradiente de presión impulsado por el flujo requiere una combinación de diseño de molde optimizado y velocidad de prensado controlada que permita que el compuesto se distribuya completamente antes de que la presión alcance su valor final.

Control servohidráulico y optimización del perfil de presión

Avanzado Máquinas prensadoras de pastillas de freno sobre rieles de alta velocidad Utilice sistemas servohidráulicos en los que un servomotor acciona una bomba hidráulica de desplazamiento variable en lugar de sistemas convencionales de bombas de desplazamiento fijo. Los sistemas servohidráulicos ofrecen una precisión de control de presión y una velocidad de respuesta significativamente mejores que los sistemas convencionales, porque la salida de la bomba se puede variar de forma continua y rápida en respuesta a la retroalimentación de los sensores de presión en la cara del molde. Esta capacidad permite controlar la velocidad de prensado y la tasa de acumulación de presión con una precisión que garantiza que el compuesto fluya uniformemente para llenar la cavidad del molde antes de que comience un curado significativo, minimizando los gradientes de presión impulsados ​​por el flujo que causan la variación de densidad.

El programa de prensado en una máquina prensadora de pastillas de freno de riel de alta velocidad servocontrolada generalmente incluye una fase de cierre lento al comienzo del ciclo de prensado donde la platina se acerca al molde a una velocidad baja controlada para permitir que el compuesto comience a distribuirse bajo una presión ligera, seguida de una fase de aumento de presión controlada y luego una fase de permanencia de alta presión donde el compuesto cura bajo una presión máxima. Este perfil de presión optimizado, ejecutado con servoprecisión, es una de las herramientas más efectivas para lograr una densidad uniforme en geometrías de moldes complejas.

Factores de uniformidad de densidad: tabla comparativa

La siguiente tabla resume los principales factores que afectan la uniformidad de la densidad en la producción de máquinas prensadoras de pastillas de freno para rieles de alta velocidad, con notas sobre los mecanismos de ingeniería involucrados y las características de diseño que abordan cada factor.

La producción de pastillas de freno de alta resistencia y resistentes al desgaste para aplicaciones ferroviarias de alta velocidad no es simplemente una cuestión de presionar el material correcto con suficiente fuerza, es el resultado de un proceso de fabricación controlado con precisión en el que cada parámetro del ciclo de prensado contribuye al desarrollo de las propiedades microestructurales y mecánicas que definen el rendimiento de las pastillas de freno. Comprender cómo una máquina prensadora de pastillas de freno sobre rieles de alta velocidad contribuye a lograr la fuerza y ​​la resistencia al desgaste requeridas ayuda a los fabricantes a apreciar por qué la precisión del control del proceso está tan directamente relacionada con los resultados del rendimiento del producto.

La relación entre los parámetros de prensado y las propiedades del material

Las propiedades mecánicas de un material de fricción termoestable (la clase de material utilizado en la mayoría de las pastillas de freno de los trenes de alta velocidad) se desarrollan durante el proceso de prensado en caliente a medida que el aglutinante de resina termoestable se reticula bajo el efecto combinado de calor y presión. El grado de curado logrado durante el prensado determina la dureza, la resistencia a la compresión y la estabilidad térmica de la pastilla terminada, mientras que la densidad lograda durante el prensado determina su resistencia al desgaste y la estabilidad del coeficiente de fricción bajo cargas de frenado sostenidas.

El curado insuficiente que resulta de una temperatura de prensado insuficiente, un tiempo de permanencia demasiado corto o una presión inadecuada produce una pastilla de freno con resistencia y dureza inferiores a las especificadas, que es más susceptible al vidriado de la superficie y al agrietamiento por fatiga bajo ciclos repetidos de frenado de alta energía. El curado excesivo debido a una temperatura excesiva o una permanencia prolongada puede causar degradación y porosidad de la resina que reduce tanto la resistencia como la resistencia al desgaste. La ventana de prensado óptima (la combinación de temperatura, presión y tiempo que produce pastillas completamente curadas con la máxima densidad sin degradación) es estrecha, y mantener el proceso dentro de esta ventana de manera consistente requiere el control preciso de la temperatura y la presión que brindan las prensas de pastillas de freno de riel de alta velocidad de calidad.

Proceso de moldeo optimizado para compuestos de material de fricción

El proceso de moldeo del compuesto de fricción para pastillas de freno de rieles de alta velocidad implica más que una simple compresión. A medida que la prensa se cierra y aumenta la presión, el compuesto sufre una secuencia compleja de cambios físicos: las partículas de polvo sueltas se compactan y comienzan a fluir, el aire atrapado se expulsa a través de las rejillas de ventilación del molde, la resina termoendurecible se ablanda y comienza a humedecer la fibra de refuerzo y las partículas de relleno, y finalmente la resina se reticula a medida que se alcanza la temperatura de curado. Cada una de estas etapas requiere condiciones de proceso específicas, velocidad de prensado controlada durante la compactación, geometría de ventilación adecuada, fluidez suficiente en la etapa de flujo y presión y temperatura sostenidas durante la etapa de curado que deben incluirse tanto en el diseño del molde como en el programa del ciclo de prensa.

A Máquina prensadora de pastillas de freno de riel de alta velocidad con un perfil de prensado totalmente programable permite al ingeniero de procesos definir distintas condiciones para cada etapa de esta secuencia: una fase de cierre lento para la compactación inicial, una rampa de presión controlada para la fase de flujo, aplicación de presión máxima para el curado y una tasa de descompresión controlada para evitar la delaminación o el retorno elástico en la pieza curada. Este nivel de capacidad de control del proceso es lo que separa una máquina prensadora de pastillas de freno de riel de alta velocidad diseñada para la aplicación de una máquina prensadora genérica que resulta ser físicamente capaz de generar la fuerza requerida.

Tratamiento térmico posimpresión y su papel en las propiedades finales

En algunos procesos de producción de pastillas de freno para trenes de alta velocidad, a la operación de prensado primario le sigue un tratamiento térmico posterior al prensado, también llamado poscurado o templado, en el que las pastillas prensadas se mantienen a temperatura elevada en un horno durante un período definido para completar la reacción de reticulación y aliviar las tensiones internas introducidas durante el prensado. Este paso de poscurado extiende el tiempo de curado efectivo más allá de lo que es práctico dentro del propio ciclo de prensa, permitiendo lograr un mayor grado de curado que el que el prensado en caliente por sí solo puede proporcionar dentro de tiempos de ciclo económicamente viables.

El papel de la máquina prensadora de pastillas de freno de riel de alta velocidad para permitir un poscurado eficaz comienza durante la operación de prensado en sí: una pastilla que ingresa al horno de poscurado con una densidad uniforme, una consolidación superficial completa y un precurado suficiente del paso de prensado en caliente desarrollará propiedades finales más uniformes y completas a partir del tratamiento de poscurado que una pastilla con variación de densidad o un precurado inadecuado debido a una operación de prensado mal controlada. Por lo tanto, la calidad del proceso en la prensa es un requisito previo para la calidad del proceso en la siguiente etapa de tratamiento térmico.

Verificación de calidad y trazabilidad en la producción de almohadillas de alta resistencia

Garantizar que cada pastilla de freno para rieles de alta velocidad producida cumpla con los requisitos de resistencia al desgaste y resistencia de su especificación requiere no solo control del proceso durante la producción, sino también verificación sistemática de la calidad en múltiples puntos, inspección del material entrante, controles dimensionales y de peso durante el proceso, y pruebas mecánicas de piezas terminadas combinadas con un sistema de trazabilidad que vincule cada pastilla probada con los parámetros específicos del proceso bajo el cual fue fabricada.

Como fábrica profesional de máquinas prensadoras de pastillas de freno para rieles de alta velocidad que suministra a fabricantes de componentes ferroviarios nacionales e internacionales, Ningbo Delidong Machinery Technology Co., Ltd. diseña sus máquinas prensadoras con registro de datos integrado y soporte de trazabilidad como características estándar, no como adiciones opcionales, lo que refleja la comprensión de la empresa de que la gestión de datos de proceso es una parte integral del sistema de calidad para la producción de componentes ferroviarios críticos para la seguridad. Las asociaciones a largo plazo de Delidong con los principales fabricantes de componentes de frenos y su sólida reputación en la industria, respaldada por su membresía en el Consejo de la Asociación de Materiales de Fricción de China, reflejan el historial de sus equipos en entornos reales de producción de trenes de alta velocidad. Para los fabricantes que buscan una máquina prensadora de pastillas de freno para rieles de alta velocidad que ofrezca tanto el rendimiento técnico requerido para producir pastillas que cumplan con los estándares de seguridad ferroviaria más exigentes como la eficiencia de producción necesaria para seguir siendo competitivo en los mercados globales, la combinación de capacidad de ingeniería, calidad de fabricación y soporte posventa integral de Delidong Machinery representa una solución convincente y probada.
